華美擠塑板解決“一系列”外墻問題
目前，建筑外墻存在好多的問題，主要分為結露、脫落、開裂、空鼓常見四大問題，其實如果外墻上選擇使用華美擠塑板是可以避免這些問題的發生的，請看以下介紹：
一、室內結露
由于內墻面中用混凝土挑出的裝飾線條過多，而做保溫時混凝土澆注比例關系已經確定，該部分的保溫處理就被放棄，這些沒有采取保溫處理的裸露混凝土部位會使室內出現返霜、結露現象，容易導致墻面潮濕發霉。
原因：
1、冷熱橋形成。保溫斷點設計不合理，導致窗洞周邊形成熱橋效應，應該改善室內的濕度死角，保持良好的通風條件，從根本上阻斷熱橋;
2、防水設計不合理。在窗戶的設計中沒有考慮到根部上口的滴水處理，以及窗戶下口根部的防水設計處理，水容易從保溫層與窗根的連接部位進入保溫系統的內部，從而對外保溫系統造成危害。
二、外墻保溫層脫落
因為使用材料的質量問題、施工過程不注意等原因，外墻保溫板材容易出現移位、空鼓、脫落，漿體保溫層存在空鼓和脫落。如果沒有及時處理，墻面的保溫效果會大打折扣。
原因：
1、基層結構因素。框架結構外墻在砼梁柱和砌體接縫處，易發生因砌體變形而造成的保溫層破壞。腳手架洞口等未砌實，形成保溫層局部基層不牢而破壞。外墻裝飾構件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產生裂紋后長期滲水，最終導致保溫層脫落;
2、抗壓措施不當。保溫板表面荷載過大，或對負風壓抵抗措施采用不合理，如沿海地區或高層建筑外墻采用非釘粘結合的粘結方式，極易使保溫板塊被風壓破壞而空鼓脫落;
3、墻體界面處理不當。除黏土磚墻外，其他墻體均應用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。保溫板表面也需要使用界面砂漿處理，否則也會造成保溫層局部空鼓。
三、抹面層開裂
外墻保溫抹面層由抹面砂漿和增強網組成，抹面砂漿分為底層砂漿和面層砂漿。據了解，抹面層施工時，首先將底層砂漿抹于已經安裝好的外保溫板表面，加增強網，將增強網淺抹入底層砂漿，再在之上抹面層砂漿，厚度不得小于3毫米，必須露紋不露網。
華美擠塑聚苯板表面粗糙，可以有效的將抹面砂漿又稱抗裂砂漿或防裂砂漿，對整個外保溫系統起著關鍵作用，為外保溫板建造一道可靠的加強保護層。開裂的抹面層無法解決外保溫的保溫、隔熱、抗風壓、防火、耐凍融、防水、耐候、阻燃、透氣、開裂等問題。
原因：
1、材料因素。外墻保溫的保溫板密度應是18~22kg/m3，有些施工單位會以次充好，采用18kg/m3以下的保溫板，密度不夠，易導致抹面砂漿層開裂;保溫板的自然收縮時間在自然環境中長達60天，由于生產企業資金周轉和成本控制等因素，陳化時間不到七天的保溫板就已上墻，這樣的結果是上墻后的保溫板繼續收縮，粘附再保溫板上的抹面砂漿層被拉裂;
2、施工技術。基層表面的平整度過大，采用黏結劑厚度、多層板、表面打磨找平等調整方法都會導致保溫質量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質沒有進行界面處理;保溫板粘結面積過小，不符合規范，達不到粘結面積的質量要求;在暴曬或高溫天氣下進行米面砂漿層施工，面層失水過快導致裂縫產生;
3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導熱系數不同，膨脹聚苯板的導熱系數為0.042W/(m•K)，抗裂砂漿的導熱系數為0.93W/(m•K)，導熱系數相差22倍。夏季太陽直射在抹面砂漿表面時，抹面砂漿表面溫度可達50~70℃，遇突然降雨砂漿面溫度會降至15℃左右，溫差可達35~55℃。這種溫差變化和晝夜溫差、季節氣溫的影響，導致抹面砂漿層發生變形的量差大，容易產生裂縫。
四、外墻面磚空鼓、脫落
外墻面磚、材料脫落致人受傷的新聞屢見不鮮。施工中的失誤導致的質量問題、氣溫的影響等都可能是外墻面磚出現問題的因素之一，空鼓、脫落的面磚除了使墻面外觀不好看之外，也容易發生事故。
原因：

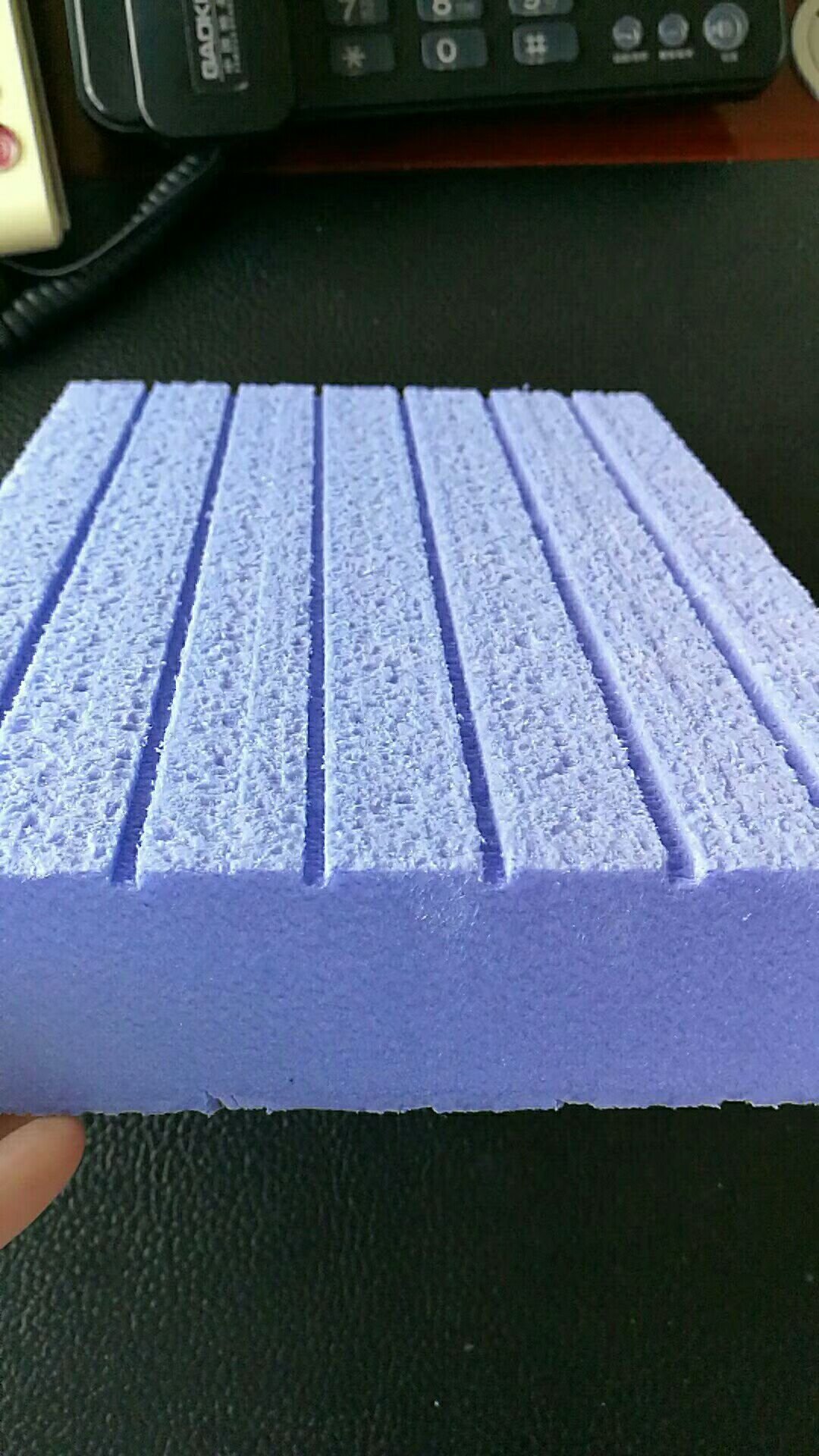

1、氣溫變化。不同季節和晝夜的溫差變化，使得飾面磚受到三維方向溫度應力的影響，飾面層會產生局部應力集中在縱橫墻體或屋面與墻體的交接處，若是在大面積墻面中部，或者相鄰面磚的局部擠壓，就會引起面磚脫落;華美擠塑板表面有開槽，這樣可以讓粘結砂漿更好的與墻體結合，從而避免空鼓開裂，一些外力的因素也會導致面磚脫落，比如地基不均勻沉降引起結構物墻體變形、錯位，造成墻體嚴重開裂、面磚脫落;風壓、地震等自然因素也會導致面磚脫落，華美擠塑材料密度輕盈降低材料的自身重量，降低了脫落事故的發生。
據了解，外墻保溫層出現墻面問題的時間，一般會在施工完畢后一段時間，或經冬夏氣溫循環變化后出現，其隱藏的質量或施工問題引發了這些問題。但是如果建筑外墻上選用華美擠塑板的話，那么這些問題就都可以避免了。
